Kapcsolópanel PURELUX

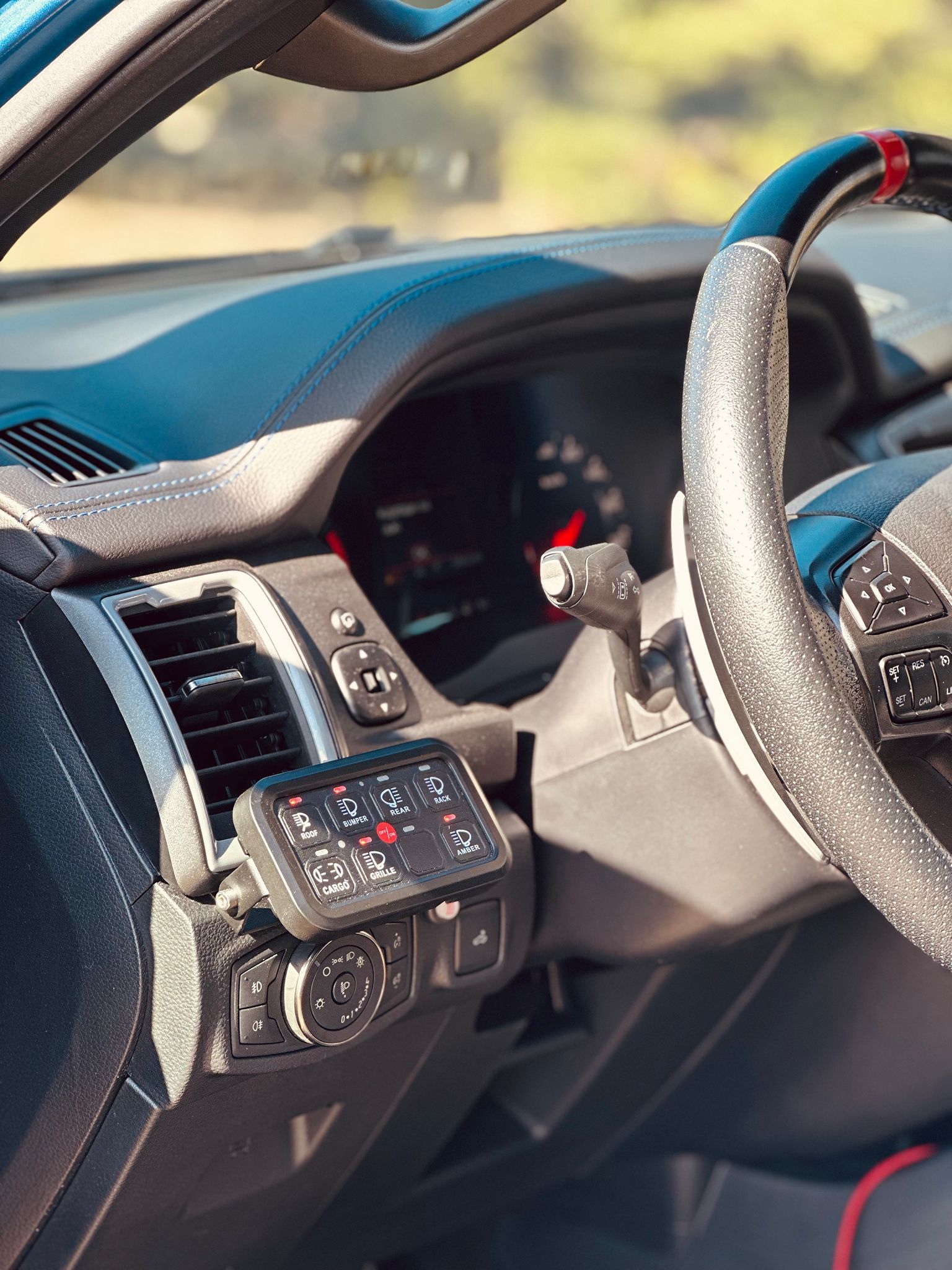

A Purelux Multi-Switch Dashboard Controller egy nagyon sokoldalú és kényelmes kapcsolópanel, amely akár nyolc különböző elektromos eszköz (lámpák, jelzőfények, motorventilátor vagy akár ülésfűtés) vezérlésére is alkalmas. A kapcsolópanel segítségével például az első, hátsó és oldalsó munkalámpák, valamint a jelzőfény külön-külön vezérelhetők a munkagépben, és az összes lámpa kapcsolói kényelmesen ugyanazon a helyen találhatók. A lámpák egyenként is be- és kikapcsolhatók, a középső kapcsolóval pedig a panel mögött felszerelt összes eszköz egyszerre kikapcsolható. A kapcsolópanelhez csatlakoztatott összes lámpa (és a többi eszköz is) bekapcsolható folyamatosan (azaz a gomb egy újabb kattanással be- és kikapcsol), pillanatnyilag (a lámpa a gomb lenyomva tartására gyullad ki) vagy villogóan.

A kapcsolópanel RGB háttérvilágítással rendelkezik, amely automatikusan igazodik a környezet fényerejéhez, amelynek színe a szemnek tetszően választható ki. A háttérvilágítás a "Mode" kapcsoló egyszeri megnyomásával kikapcsolható is. Összesen 45 különböző képmatrica és öt fekete, önvágó matrica található a kapcsolók jelölésére. Így minden egyes eszközhöz vagy lámpához tartozó kapcsoló megjelölhető, elkerülve a félreértéseket. A háttérvilágításnak köszönhetően a kapcsolón lévő szimbólum sötétben is tisztán világít.

A kapcsolótábláról az összes mögötte csatlakoztatott lámpa bekapcsolható folyamatos, rövid idejű (az alsó gomb megnyomásával) vagy villogó üzemmódra. A funkció a panel közepén található Mode gomb kétszeri gyors megnyomásával módosítható, ezután a kapcsoló feletti LED-ek villogni kezdenek. Ezután nyomja meg azt a kapcsolót, amelynek a funkcióját módosítani szeretné. Így például nincs szükség külön villogó relére a lámpák villogtatásához! Amikor egy adott funkciót egy gombhoz rendelnek, az a panel memóriájában marad a későbbiek számára.

MEGJEGYZÉS! A kapcsolótábla áramerőssége 600 W 12 V-on és 1200 W 24 V-on. Az egyszerre bekapcsolt elektromos készülékek teljesítménye tehát összesen 600 W (vagy 1200 W) lehet. Az 1. és 2. áramkör maximum 30 A, a 3. és 4. áramkör 20 A, az 5. és 6. áramkör 10 A, a 7. és 8. áramkör pedig 5 A áramot képes elviselni. Minden áramkör saját biztosítékokkal rendelkezik a vezérlődobozban.

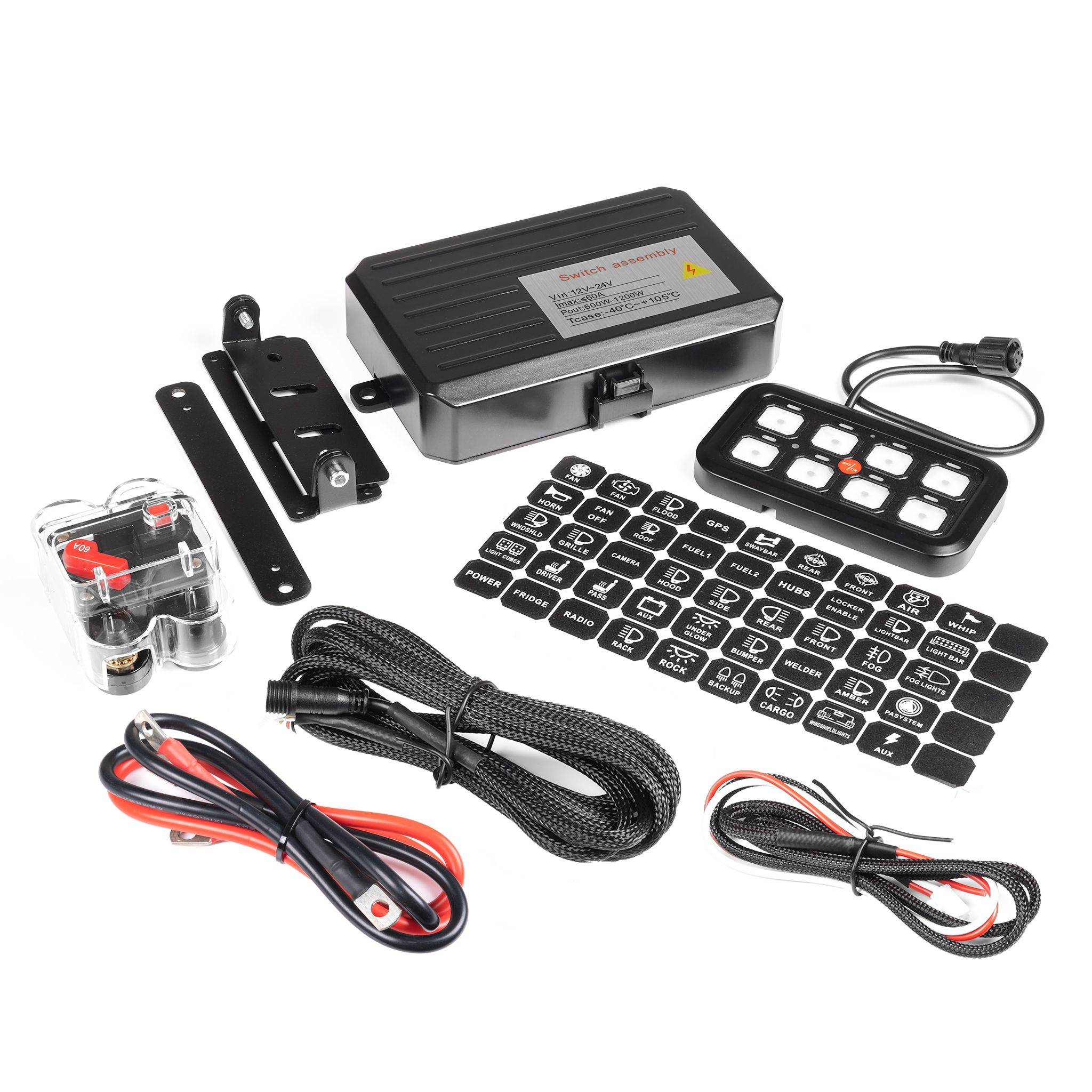

Szállítási tartalom

• Kapcsolópanel (8 kapcsoló)
• Biztosítékdoboz
• Maradékáram-védelem (60A)
• 4 pólusú kábel
• 2 pólusú kábel
• Tápkábel
• 2 különböző rögzítővas a kapcsolótáblához
• Biztosítékdoboz rögzítő vas
• 50 feliratozó matrica gombok feliratozásához
• Csavarkészlet
• Nyakkendők
• Kézikönyv

Műszaki információk

• Mi: Kapcsolópanel Purelux Multi-Switch műszerfali vezérlő, 10-30V
• Cél: akár 8 elektromos eszköz vezérlése ugyanazon kapcsolótábláról
• Lehetővé teszi pl. a kiegészítő lámpák, az oldalsó és hátsó munkalámpák, valamint a jelzőfény panel külön használatát
• Üzemi feszültség: 10-30 V
• Teljesítmény: 600 W @12V, 1200 W @24V
• Maximális áram: 60 A
• 50 jelölőmatricát tartalmaz
• Kapcsolópanel mérete: 116 x 66 x 14 mm (Sz x Ma x Mé)
• IP-védettség: IP65
• Üzemi hőmérséklet: -40 és +105°C között
• Jóváhagyások: CE-jelöléssel ellátott
• Garancia: 12 hónap

Csatlakozási utasítások

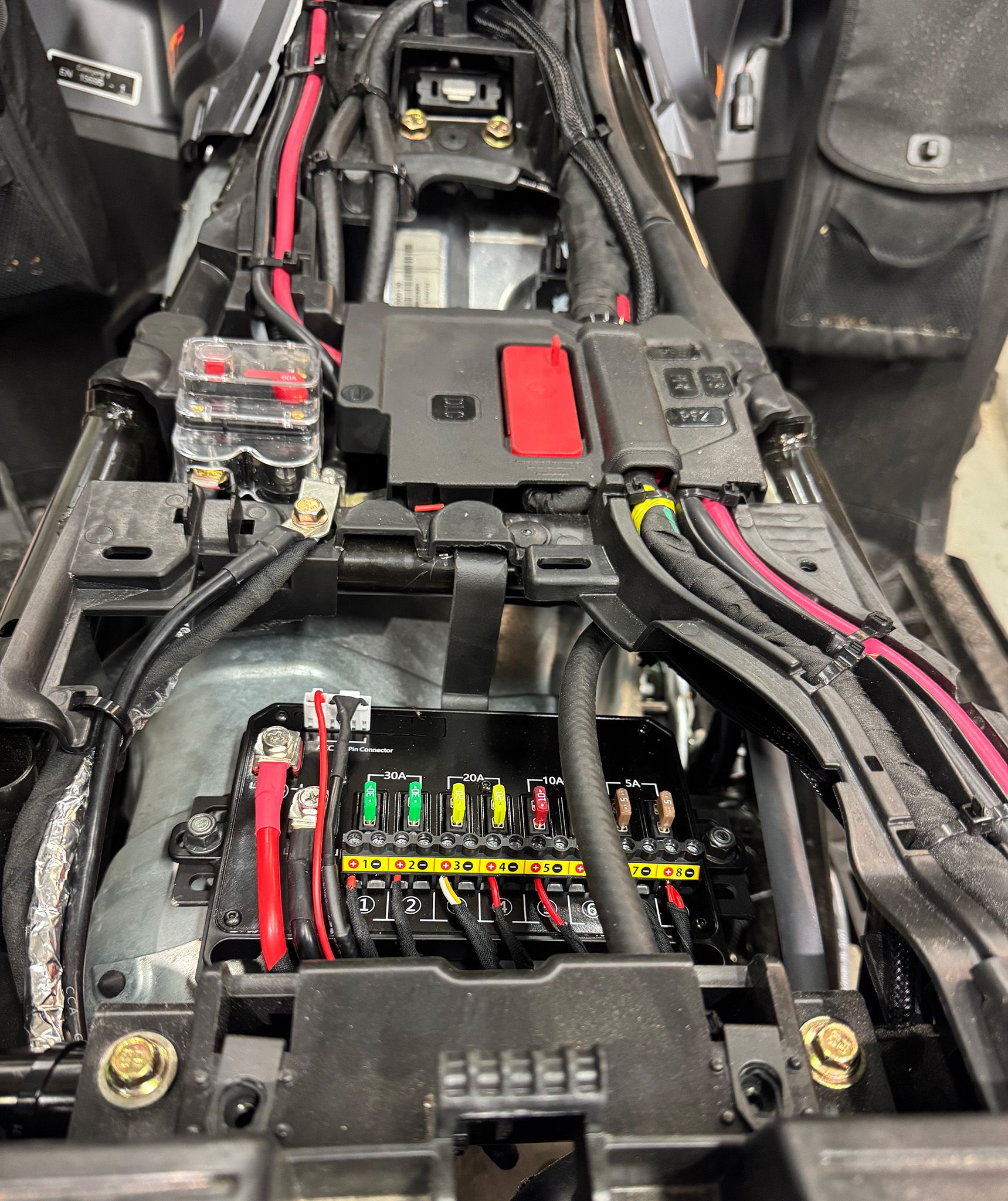

Tápellátás: Csatlakoztassa a jármű akkumulátorából vagy más fix tápellátási pontjáról érkező fő tápkábelt (piros) a hibaáram-védőkapcsolóhoz, a hibaáram-védőkapcsolótól pedig a biztosítékdobozhoz vezető fő tápkábelt a pirossal jelölt csatlakozási ponthoz. A földelőkábel (fekete) egyik végét csatlakoztassa például a jármű vázához vagy más fix földelési ponthoz, a másik végét pedig a biztosítékdobozban feketével jelölt földelési ponthoz.

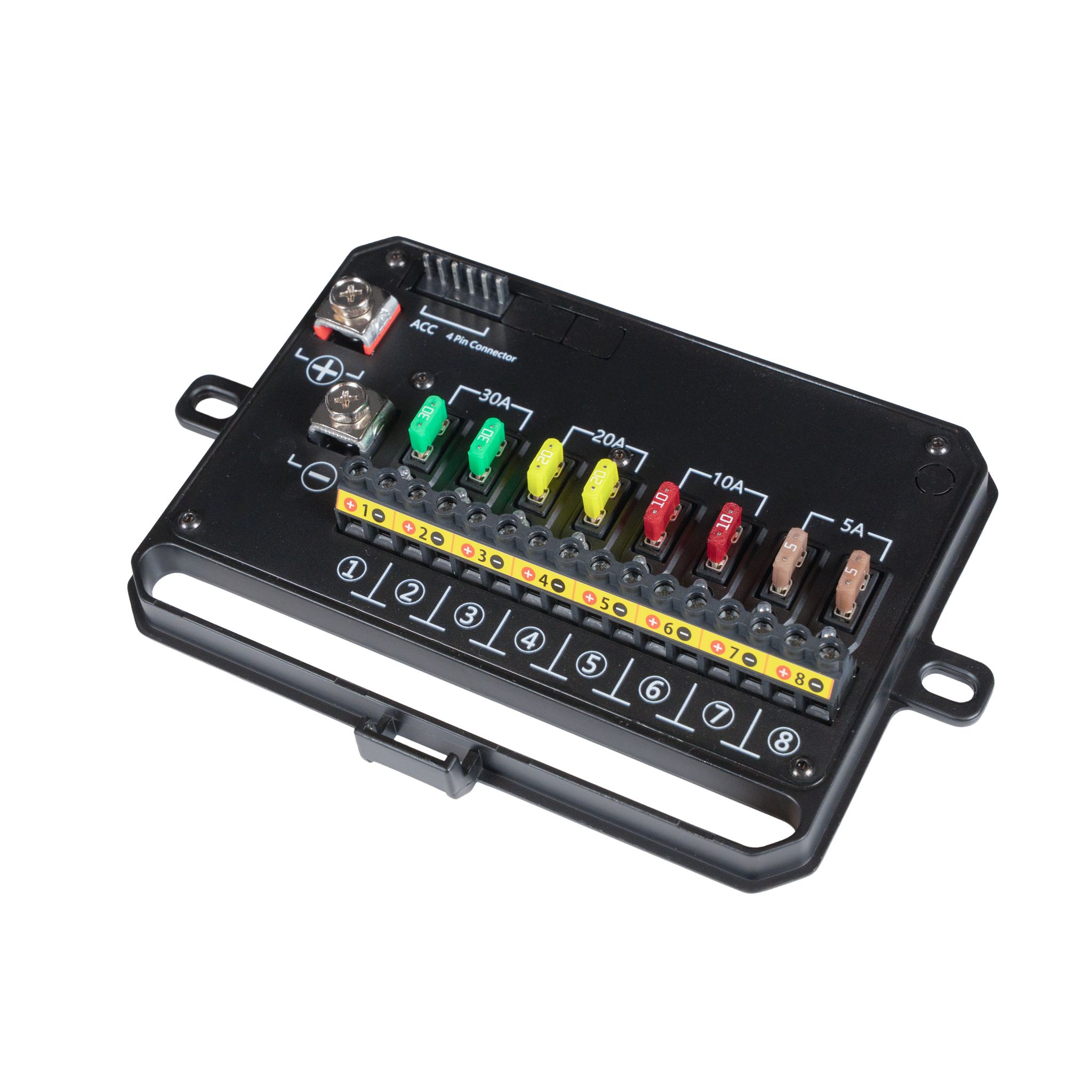

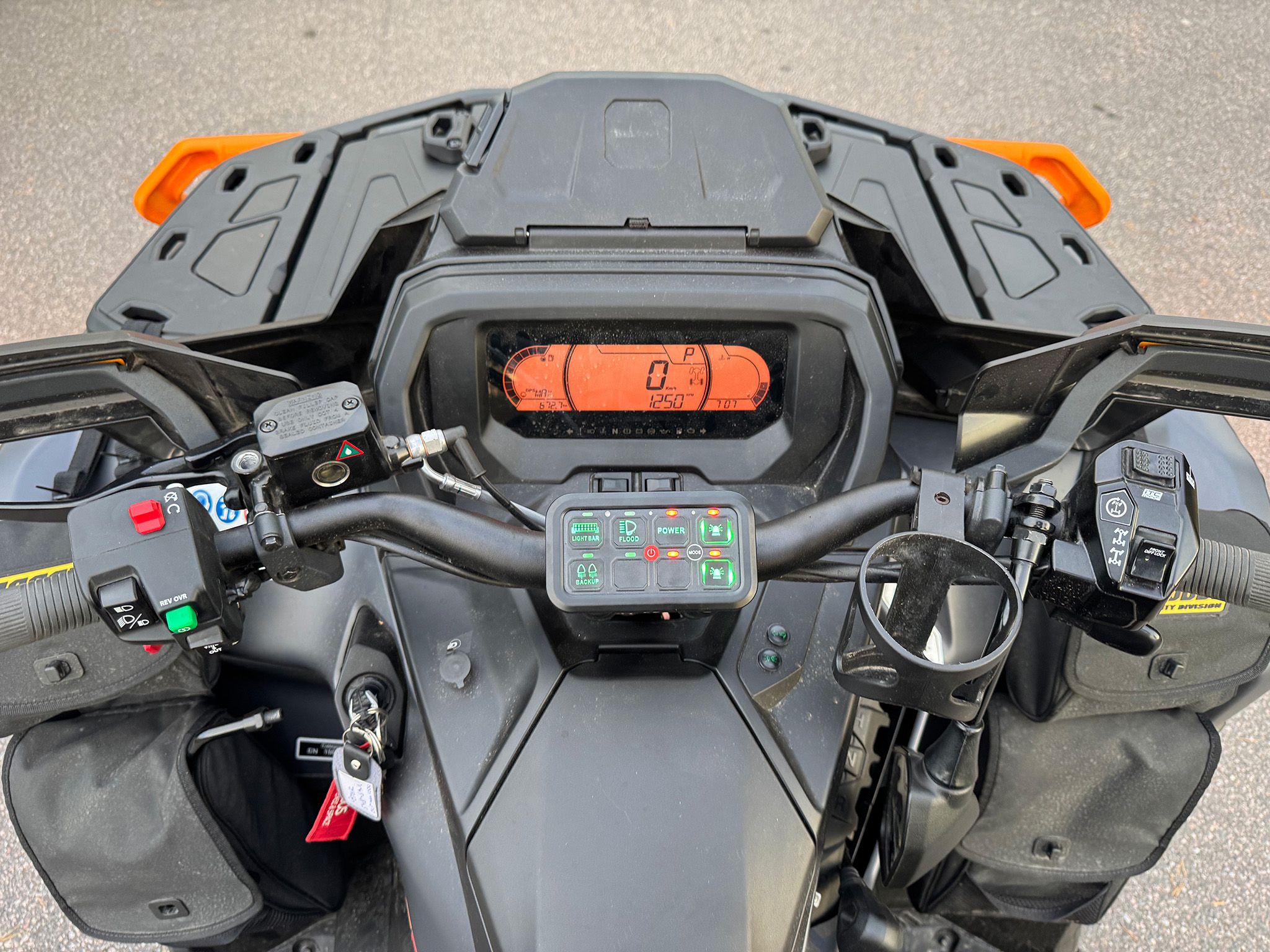

A kapcsolótábla csatlakoztatása: Csatlakoztassa a mellékelt 4 tűs kábel egyik végét a kapcsolótáblához, a másik végét pedig a biztosítékdobozban található jelölt csatlakozóhoz.

Gerjesztőáram: A biztosítékdoboz a kívánt felhasználásnak megfelelően táplálható gerjesztőárammal: ha nem szeretné, hogy a kapcsoló mögé szerelt eszközök a jármű járása nélkül is működjenek, ajánlott a gerjesztőáram-kábelt például szivargyújtóhoz vagy a gyújtáskapcsoló aljához csatlakoztatni. Ha viszont azt szeretné, hogy a panelhez csatlakoztatott eszközök a jármű kikapcsolt állapotában is használhatók legyenek, ajánlott a gerjesztőáramot közvetlenül például az autó akkumulátorának pozitív pólusához vagy egy másik rögzített csatlakozóaljzathoz csatlakoztatni. Csatlakoztassa a gerjesztőáram-kábel 2 pólusú csatlakozóját a biztosítékdobozhoz.

Megjegyzés! A biztosíték melletti piros LED jelzőfény jelzi, ha a biztosíték kiégett.

Lámpák (vagy más elektromos eszközök) csatlakoztatása: Csatlakoztassa a kívánt lámpákat a biztosítékdobozban található 1-8 kimenetekhez. Jegyezze fel az egyes áramkörök maximálisan lehetséges áramát, és csatlakoztassa a csatlakoztatni kívánt eszközt egy megfelelő nagyságú áramkimenetre.

A kapcsolópanel további funkciói – a folyamatos tápellátás mellett a kapcsolók egyszeri villogó gombként vagy folyamatosan villogó stroboszkóp funkcióként is programozhatók : Az üzemmód megváltoztatásához kövesse az alábbi utasításokat: 1. lépés: Kapcsolja be a kapcsolópanelt. 2. lépés: Nyomja meg gyorsan kétszer a „Mode” gombot, és a kapcsolók feletti LED-jelzők villogni kezdenek. 3. lépés: Nyomja meg azt a kapcsolót, amelynek a funkcióját módosítani szeretné. 4. lépés: Ellenőrizze a működést. Ha az üzemmód nem változott, indítsa újra a kapcsolópanelt, és ismételje meg az 1-3. lépéseket.
