PURELUX többkapcsolós műszerfali vezérlő

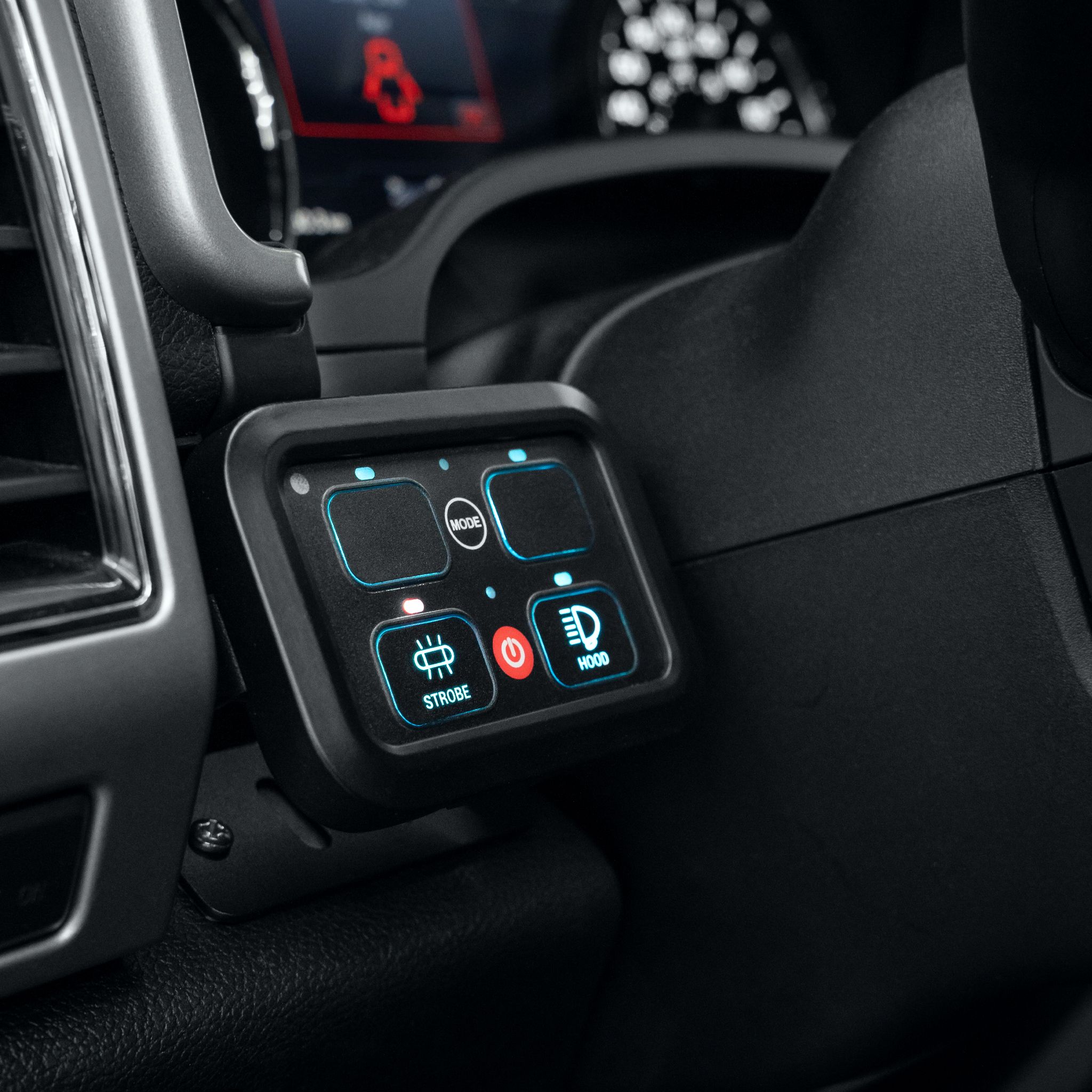

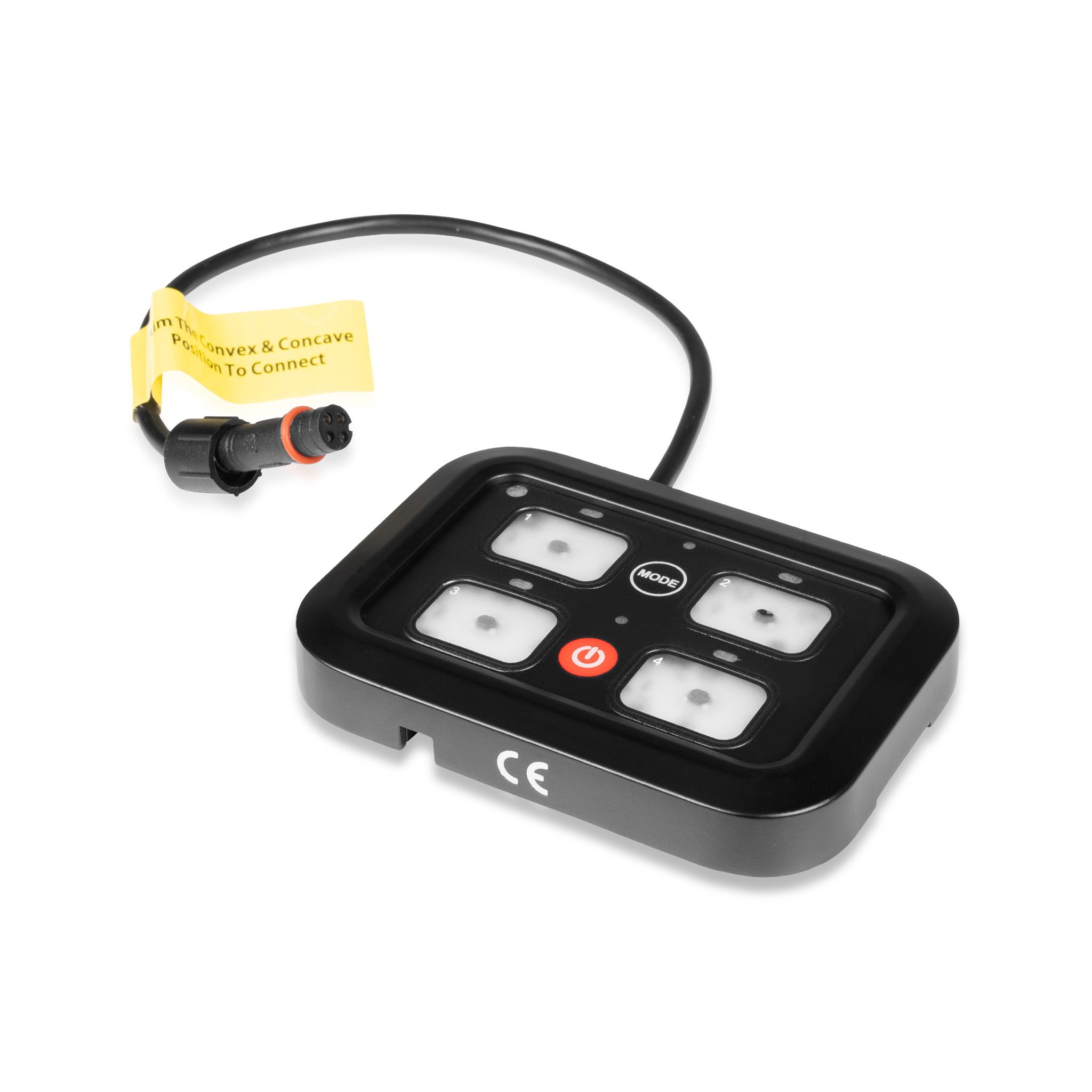

A Purelux Multi-Switch Dashboard Controller egy nagyon sokoldalú és kényelmes kapcsolópanel, amely négy különböző elektromos eszköz (lámpák, jelzőfények, motorventilátor vagy akár ülésfűtés) vezérlésére szolgál. A kapcsolópanel segítségével például a munkagépben külön-külön vezérelheti az első, hátsó és oldalsó munkalámpákat, valamint a jelzőfényt, és az összes lámpa kapcsolója kényelmesen ugyanazon a helyen található. A lámpák egyenként is be- és kikapcsolhatók, a középső kapcsolóval pedig a panel mögött felszerelt összes eszköz egyszerre kikapcsolható. A kapcsolópanelhez csatlakoztatott összes lámpa (és a többi eszköz is) bekapcsolható folyamatosan (azaz a gomb egy újabb kattanással be- és kikapcsol), pillanatnyilag (a lámpa a gomb lenyomva tartására gyullad ki) vagy villogóan.

A kapcsolópanel RGB háttérvilágítással rendelkezik, amely automatikusan igazodik a környezet fényerejéhez, és a „Mode” kapcsoló egyszeri megnyomásával kikapcsolható is. Összesen 45 különböző képmatrica és öt fekete, önvágó matrica található a kapcsolók jelölésére. Így minden egyes eszközhöz vagy lámpához tartozó kapcsoló megjelölhető, elkerülve a félreértéseket. A háttérvilágításnak köszönhetően a kapcsolón lévő szimbólum sötétben is tisztán világít.

A kapcsolótábláról az összes mögötte lévő lámpa bekapcsolható folyamatos, rövid idejű (az alsó gomb megnyomásával) vagy villogó üzemmódra. A funkció a panel közepén található Mode gomb kétszeri gyors megnyomásával módosítható, ezután a kapcsoló feletti ledek villogni kezdenek. Ezután nyomja meg azt a kapcsolót, amelynek a funkcióját módosítani szeretné. Így például nincs szükség külön villogó relére a lámpák villogtatásához! Ezenkívül a panel kényelmes memória funkcióval is rendelkezik, azaz ugyanabban az üzemmódban kapcsolja be a lámpákat, mint amelyet a kikapcsolás előtt használt.

MEGJEGYZÉS! A kapcsolótábla áramerőssége 480 W @12V és 960 W @24V. Az egyszerre bekapcsolt elektromos eszközök teljesítménye tehát összesen 480 W (vagy 960 W) lehet. Az 1. áramkör maximum 30 A, a 2. áramkör maximum 20 A, a 3. áramkör maximum 10 A, a 4. áramkör pedig maximum 5 A áramot képes elviselni. Minden áramkör saját biztosítékkal rendelkezik a vezérlődobozban.

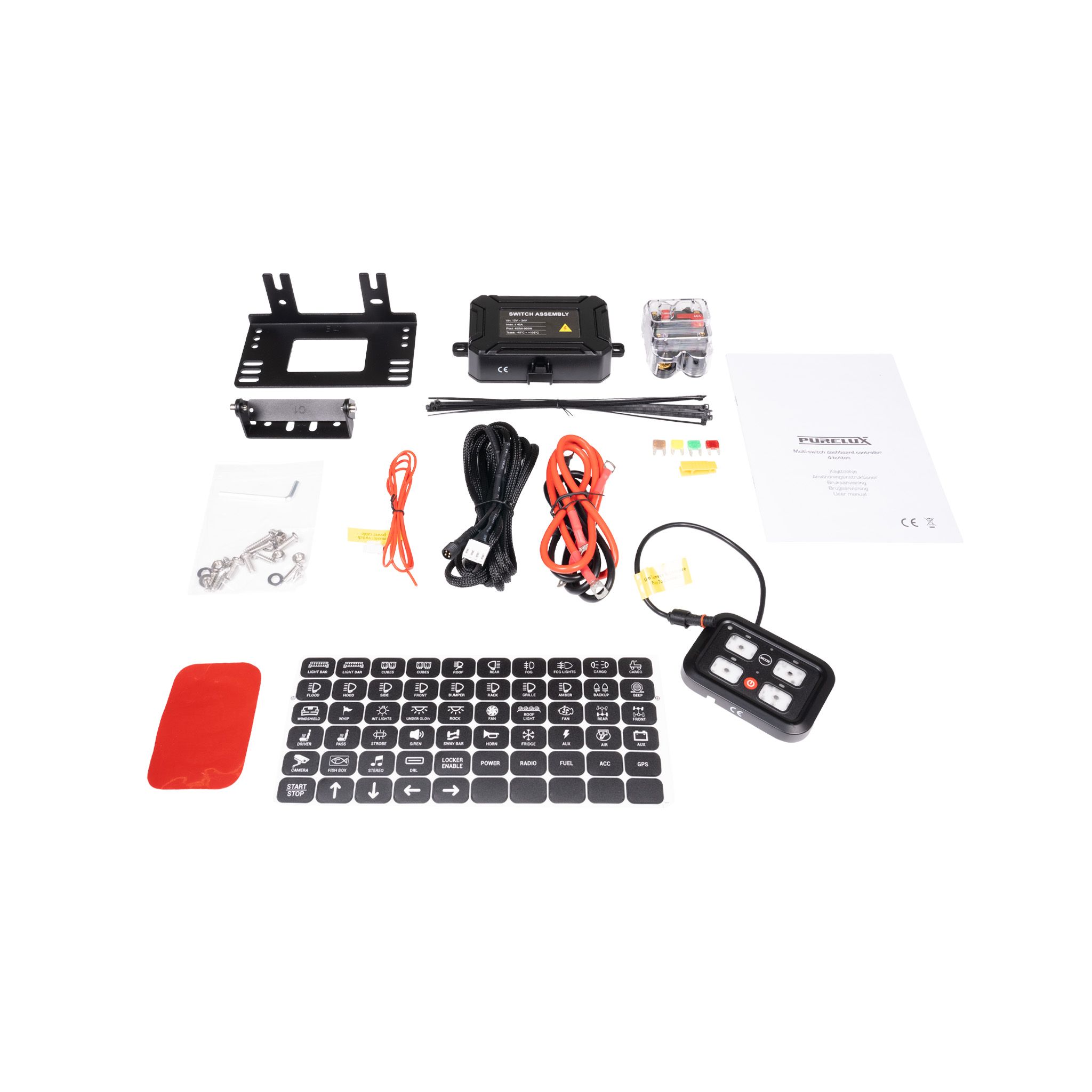

Szállítási tartalom

• Kapcsolópanel (4 kapcsoló)
• Biztosítékdoboz
• Maradékáram-védelem (40A)
• 4 pólusú kábel
• 2 pólusú kábel
• Tápkábel
• 2 különböző rögzítővas a kapcsolótáblához
• Biztosítékdoboz rögzítő vas
• 50 feliratozó matrica gombok feliratozásához
• Csavarkészlet
• Nyakkendők
• Használati utasítás

Specifikációk

• Termék: Purelux többfunkciós műszerfali vezérlő kapcsolótáblához, 10-30V
• Cél: 4 elektromos eszköz használata ugyanazon a kapcsolótáblán
• Lehetővé teszi pl. kiegészítő lámpák, oldalsó és hátsó munkalámpák, valamint a jelzőfény külön használatát
• Üzemi feszültség: 10-30 V
• Teljesítmény: 480 W @ 12 V, 960 W @ 24 V
• Maximális áram: 40 A
• 50 jelölőmatricát tartalmaz
• Méretek: 95 x 67 x 12 mm

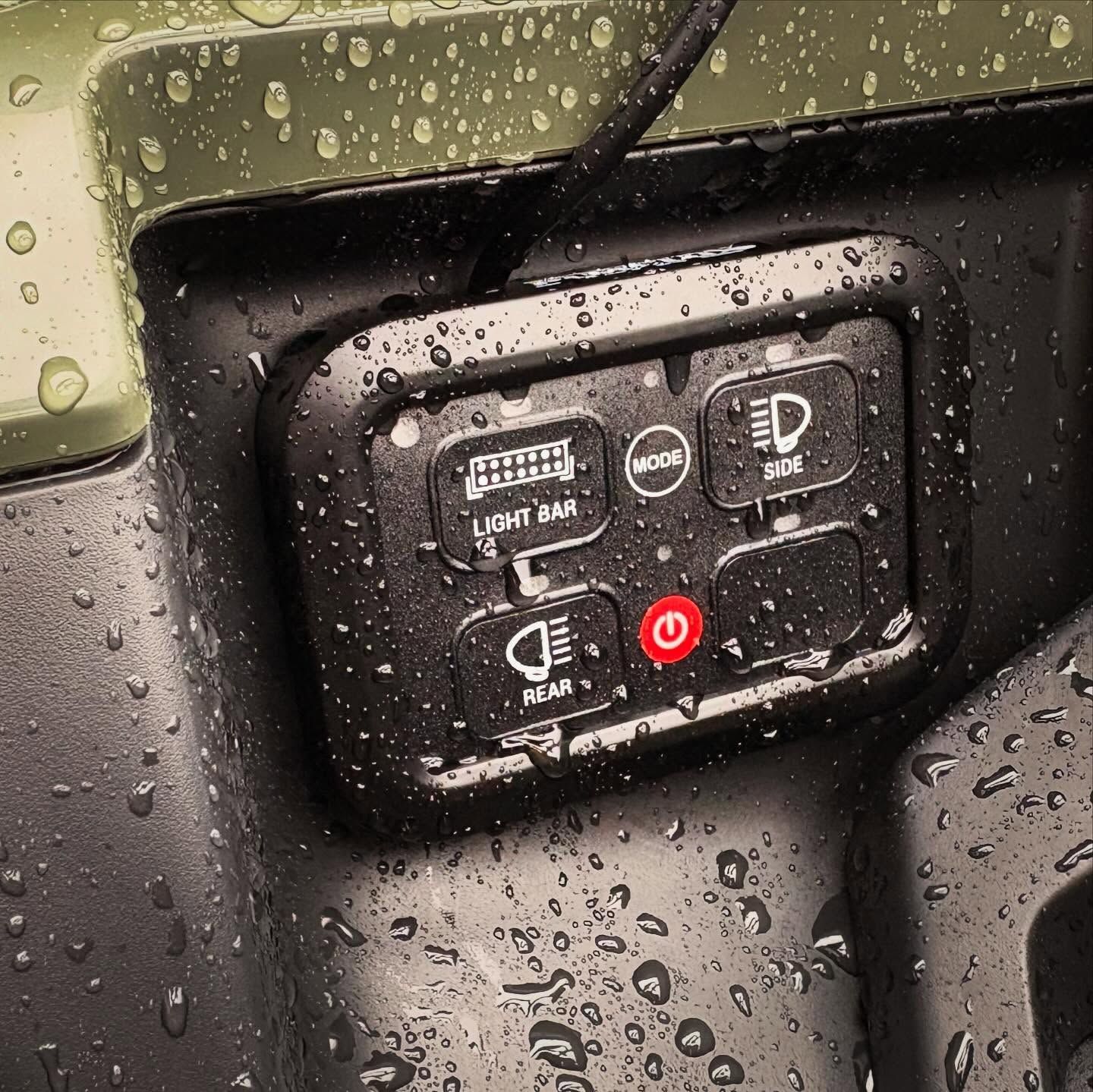

• IP-védettség: IP65
• Üzemi hőmérséklet: -40 és +105°C között
• Jóváhagyások: CE-jelöléssel ellátott
• Változás: Memória funkció a panelen
• Garancia: 12 hónap

Csatlakozási utasítások

Tápellátás: Csatlakoztassa a jármű akkumulátorából vagy más fix tápellátási pontjáról érkező fő tápkábelt (piros) a hibaáram-védőkapcsolóhoz, a hibaáram-védőkapcsolótól pedig a biztosítékdobozhoz vezető fő tápkábelt a pirossal jelölt csatlakozási ponthoz. A földelőkábel másik végét (fekete) csatlakoztassa pl. a jármű vázához vagy más fix földelési ponthoz, a másik végét pedig a biztosítékdobozban feketével jelölt földelési ponthoz.

A kapcsolótábla csatlakoztatása: Csatlakoztassa a mellékelt 4 tűs kábel egyik végét a kapcsolótáblához, a másik végét pedig a biztosítékdobozban található jelölt csatlakozóhoz.

Gerjesztőáram: A biztosítékdoboz a kívánt felhasználásnak megfelelően ellátható gerjesztőárammal: ha nem szeretné, hogy a kapcsoló mögé szerelt eszközök a jármű járása nélkül is működjenek, ajánlott a gerjesztőáram-kábelt például szivargyújtóhoz vagy a gyújtáskapcsoló aljához csatlakoztatni. Ha ismét
azt szeretné, hogy a panelhez csatlakoztatott eszközök (lámpák stb.) a jármű kikapcsolt állapotában is használhatók legyenek, akkor a gerjesztőáramot közvetlenül például az autó akkumulátorának pozitív pólusához vagy egy másik fix csatlakozóaljzathoz kell csatlakoztatni. Csatlakoztassa a gerjesztőáram-kábel 2 pólusú csatlakozóját a biztosítékdobozhoz.

Megjegyzés! A biztosíték melletti piros LED jelzőfény jelzi, ha a biztosíték kiégett.

Lámpák (vagy más elektromos eszközök) csatlakoztatása: Csatlakoztassa a kívánt lámpákat a biztosítékdobozban található 1-4 kimenetekhez. Jegyezze fel az egyes áramkörök maximálisan lehetséges áramát, és csatlakoztassa a csatlakoztatni kívánt eszközt egy megfelelő nagyságú áramkimenetre.

Valostore tippje: Ha a lámpák/eszközök teljesítménye meghaladja a vezérlő maximális teljesítményét (480W @12V, 960W @24V), a vezérlővel a relé is vezérelhető, ebben az esetben a lámpák (vagy azok egy része) által igényelt áram a relé/relé kábelkötegén keresztül halad, és csak a gerjesztőáram származik a vezérlőből. Ebben az esetben a lámpa tápkábele helyett csak a relé/relé kábelkötegének gerjesztőkábelét kell a vezérlő kimenetére (1-4) csatlakoztatni.

Így a lámpák egy részét a saját relé kábelkötege mögé lehet kötni . Ebben az esetben a lámpák árama áthalad a relén, és ezek nem igényelnek tápellátást a vezérlőtől, a vezérlő csak a relé gerjesztését vezérli.

A kapcsolópanel további funkciói – a folyamatos tápellátás mellett a kapcsolók programozhatók egyszeri villogó gombként vagy folyamatosan villogó stroboszkóp funkcióként is : Az üzemmód megváltoztatásához kövesse az alábbi utasításokat: 1. lépés: Kapcsolja be a kapcsolópanelt. 2. lépés: Nyomja meg gyorsan kétszer a „Mode” gombot, és a kapcsolók feletti LED-jelzőfények villogni kezdenek. 3. lépés: Nyomja meg azt a kapcsolót, amelynek a funkcióját módosítani szeretné. 4. lépés: Ellenőrizze a működést. Ha az üzemmód nem változott, indítsa újra a kapcsolópanelt, és ismételje meg az 1-3. lépéseket.
