Egy lámpánál gyakran találkozunk olyan műszaki adatokkal, mint az IP67 vagy IP68 védettség, az ütésállóság, a fényáram vagy az üzemidő.
Az ATEX azonban egészen másról szól.
Egy robbanásveszélyes környezetben ugyanis nemcsak az a kérdés, hogy a lámpa kibírja-e a vizet, port, ütést vagy egy kemény beavatkozást.
Az is alapvető követelmény, hogy maga a lámpa ne válhasson potenciális gyújtóforrássá.
Ezért egy erős, vízálló és rendkívül strapabíró professzionális lámpa még nem feltétlenül használható robbanásveszélyes környezetben.
Ehhez megfelelő tanúsítással rendelkező eszköz szükséges.
1. Mit jelent az ATEX?
Az ATEX az Európai Unió robbanásveszélyes környezetekhez kapcsolódó szabályozási rendszerének közismert elnevezése.
A 2014/34/EU irányelv azokra a berendezésekre és védelmi rendszerekre vonatkozik, amelyeket potenciálisan robbanásveszélyes környezetben történő használatra szánnak. Az irányelv meghatározása szerint robbanásveszélyes atmoszféra többek között éghető gázok, gőzök, ködök vagy porok és a levegő olyan keveréke lehet, amelyben gyújtás után az égés továbbterjedhet.
Ez lámpánál különösen fontos.
Egy elektromos berendezésben ugyanis potenciális gyújtóforrás lehet például elektromos vagy termikus eredetű jelenség. Az ATEX-követelmények célja, hogy az adott kategóriába tartozó berendezést úgy tervezzék és alakítsák ki, hogy a meghatározott környezetben szükséges védelmi szintet biztosítsa.
Az ATEX tehát nem egyszerűen egy újabb „strapabírósági jelölés”. A robbanásveszélyes környezetben történő biztonságos alkalmazhatóságról szól.
2. Miért nem elegendő egy hagyományos professzionális lámpa?
Tegyük fel, hogy van egy kiváló minőségű lámpánk.
Vízálló.
Porálló.
Ütésálló.
Nagy fényerejű.
Professzionális kivitelű.
Ezek egyike sem jelenti automatikusan azt, hogy a lámpa robbanásveszélyes környezetben is megfelelő.
Itt ugyanis már nemcsak azt vizsgáljuk, hogy a környezet mit tehet a lámpával, hanem azt is, hogy a lámpa jelenthet-e veszélyt a környezetére.
Ez az egyik legfontosabb különbség az IP-védettség és az ATEX között.
3. Mit jelent a Zone 0, Zone 1 és Zone 2?
Robbanásveszélyes környezetnél gyakran találkozhatunk zónabesorolásokkal.
Gázok, gőzök és ködök esetében:
Zone 0: robbanásveszélyes atmoszféra folyamatosan, hosszú időn keresztül vagy gyakran jelen lehet.
Zone 1: robbanásveszélyes atmoszféra normál működés során időnként kialakulhat.
Zone 2: robbanásveszélyes atmoszféra normál működés során várhatóan nem alakul ki, vagy ha mégis, akkor csak ritkán és rövid ideig.
Az ATEX berendezéskategóriák ennek megfelelően különböző védelmi szinteket képviselnek. Az EU irányelve szerint a II. csoport 1. kategóriájú berendezései nagyon magas védelmi szintet biztosítanak, és olyan helyekre készülnek, ahol a robbanásveszélyes atmoszféra folyamatosan, hosszú ideig vagy gyakran jelen lehet.
Ezért nagyon nem mindegy, hogy egy lámpán egyszerűen szerepel az „ATEX” szó, vagy pontosan milyen ATEX-besorolással rendelkezik.
4. És mi a helyzet a porral?
A robbanásveszély nem kizárólag éghető gázokhoz kapcsolódhat.
Bizonyos finom porok megfelelő koncentrációban a levegővel keveredve szintén robbanásveszélyes atmoszférát hozhatnak létre.
Ezért a gázokra vonatkozó Zone 0, 1 és 2 mellett porveszélyes környezetekhez Zone 20, Zone 21 és Zone 22 besorolással is találkozhatunk.
Ez azért fontos, mert az, hogy egy eszköz egy bizonyos gázveszélyes környezetre megfelelő tanúsítással rendelkezik, nem jelenti automatikusan azt, hogy minden porrobbanás-veszélyes környezetben is alkalmazható.
Mindig a konkrét tanúsítás és jelölés az irányadó.
5. Mit jelentenek az ATEX lámpán található jelölések?
Vegyünk egy valódi példát.
A MACTRONIC M-FIRE GUARDIAN XR/XW egyik hivatalosan megadott ATEX jelölése:
II 1G Ex ia IIC T4 Ga
Első látásra ez meglehetősen nehezen értelmezhető.
Pedig minden része információt hordoz.
II – nem bányászati felhasználásra vonatkozó berendezéscsoport.
1G – nagyon magas védelmi szintű, gázveszélyes környezetre szánt berendezés.
Ex – robbanásveszélyes környezethez kialakított berendezés.
ia – gyújtószikramentes, intrinsically safe védelmi mód megfelelő szintje.
IIC – gázcsoport-besorolás.
T4 – hőmérsékleti osztály.
Ga – nagyon magas berendezésvédelmi szint gázveszélyes atmoszférához.
A Guardian emellett az I M1 Ex ia I Ma jelöléssel is rendelkezik, vagyis a tanúsítása bányászati alkalmazási területre is kiterjed. A gyártó ATEX és IECEx tanúsítást ad meg hozzá.
Ezért egy ATEX-eszköz kiválasztásánál nem az ATEX felirat megléte az egyetlen kérdés. A teljes jelölést kell értelmezni.
6. ATEX és IP-védettség: két teljesen külön dolog
Ezt érdemes külön kiemelni, mert könnyű összekeverni.
Az IP-védettség azt mutatja meg, hogy a burkolat milyen védelmet biztosít többek között szilárd idegen testek, por és víz behatolásával szemben.
Az ATEX-minősítés viszont azt határozza meg, hogy az adott berendezés milyen robbanásveszélyes környezetben és milyen védelmi követelmények mellett alkalmazható.
Egy lámpa tehát lehet például IP67, miközben egyáltalán nem ATEX-minősítésű.
És lehet olyan ATEX-minősítésű professzionális lámpánk, amely emellett magas IP-védettséggel is rendelkezik.
A MACTRONIC M-FIRE GUARDIAN például IP67 védettségű és ATEX/IECEx tanúsítással is rendelkezik – de ez két külön tulajdonság.
IP-védettség ≠ ATEX.
ATEX lámpák a Járműlámpák kínálatában
A robbanásveszélyes környezetek és feladatok eltérő világítási megoldásokat igényelhetnek. A Járműlámpák kínálatában ezért többféle MACTRONIC ATEX minősítésű lámpa érhető el, a kompakt kézilámpáktól és derékszögű beavatkozási lámpáktól a nagyobb teljesítményű keresőlámpákig.
Az aktuálisan elérhető MACTRONIC ATEX lámpák megtekinthetők webáruházunkban.
MACTRONIC ATEX lámpák megtekintése
7. Mikor kerülhet elő ATEX lámpa tűzoltási és mentési feladatoknál?
A tűzoltási és műszaki mentési feladatok során előfordulhat olyan környezet, ahol potenciálisan robbanásveszélyes atmoszféra jelenléte miatt a hagyományos elektromos világítóeszköz használata nem megfelelő.
Ilyen környezet kapcsolódhat például éghető gázokhoz, gőzökhöz vagy más robbanásveszélyes atmoszférához.
Ilyenkor már nem az a legfontosabb kérdés, hogy melyik lámpa adja a legtöbb lument.
Először azt kell meghatározni, hogy az adott környezethez milyen tanúsítással rendelkező eszköz alkalmazható.
Az ATEX lámpa tehát nem egyszerűen „jobb” vagy „profibb” zseblámpa.
Speciális biztonsági követelményre készült munkaeszköz.
8. Nem csak tűzoltóknak
Az ATEX-eszközök alkalmazási területe jóval szélesebb a tűzoltóságnál.
Robbanásveszélyes atmoszféra kialakulásának lehetőségével találkozhatunk többek között egyes ipari, vegyipari, olaj- és gázipari létesítményekben, üzemekben, tartályok és technológiai rendszerek környezetében, illetve bizonyos porveszélyes munkaterületeken.
Ezért az ATEX lámpa ipari munkavédelmi eszköz is lehet, nem kizárólag beavatkozói felszerelés.
A lényeg minden esetben ugyanaz:
a lámpának az adott veszélyes tér besorolásának megfelelő tanúsítással kell rendelkeznie.
9. Mire figyeljünk ATEX lámpa kiválasztásakor?
Az első kérdés ne az legyen, hogy:
„Hány lumenes?”
Hanem:
„Milyen környezetben használható?”
Ezután következhet a konkrét ATEX/IECEx tanúsítás és jelölés, a berendezéscsoport és kategória, a gáz- vagy porcsoport, a hőmérsékleti osztály és az alkalmazható zóna.
És csak ezek után jönnek a hagyományos lámpaparaméterek:
fényáram
fénynyaláb
hatótávolság
üzemidő
IP-védettség
ütésállóság
tömeg
kezelhetőség
töltési lehetőség
Egy ATEX lámpánál tehát először a biztonsági megfelelőséget választjuk ki, és csak azon belül keressük a feladathoz legjobb világítástechnikai megoldást.
10. MACTRONIC M-FIRE GUARDIAN XR és XW – konkrét ATEX példa

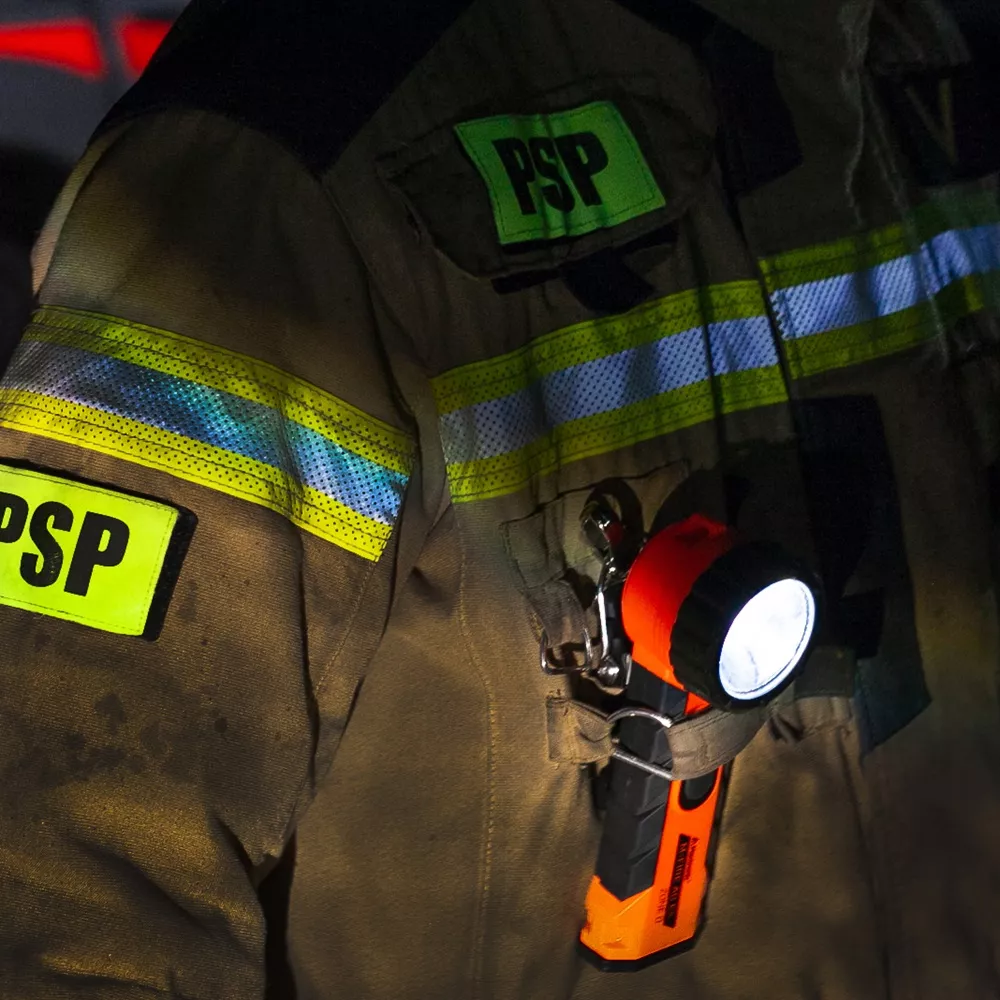

A MACTRONIC M-FIRE GUARDIAN kifejezetten tűzoltók, mentők és veszélyes környezetben dolgozó szakemberek számára kialakított, derékszögű professzionális lámpa.
A fő spot fénynyaláb maximális fényárama 240 lumen, a gyártó pedig akár 224 órás maximális üzemidőt ad meg a legalacsonyabb túlélő üzemmódban. A lámpa IP67 védettségű és 1 méteres ütésállósági adattal rendelkezik.
Két változata van:
M-FIRE GUARDIAN XR – kiegészítő vörös fényt biztosít.
M-FIRE GUARDIAN XW – kiegészítő fehér fényt biztosít.
A fő spot és a kiegészítő fény együttesen is használható. A gyártó szerint a Guardian fejlesztésénél tűzoltók visszajelzéseit is felhasználták.
A legfontosabb tulajdonsága azonban ebben a témában nem a 240 lumen.
Hanem ez:
ATEX / IECEx
I M1 Ex ia I Ma
II 1G Ex ia IIC T4 Ga
Ez mutatja meg igazán, hogy milyen kategóriájú eszközről beszélünk.
Az ATEX nem extra – ott, ahol szükséges, követelmény
Egy hagyományos professzionális lámpa lehet rendkívül erős, vízálló, ütésálló és megbízható.
De ezek a tulajdonságok nem helyettesítik a robbanásveszélyes környezethez szükséges megfelelő tanúsítást.
Ezért ATEX lámpa kiválasztásánál nem az a legfontosabb kérdés, hogy:
„Melyik a legerősebb?”
Hanem az, hogy:
„Az adott veszélyes környezetben használható-e?”
Ha erre megvan a megfelelő tanúsítással alátámasztott válasz, utána lehet összehasonlítani a fényáramot, fénynyalábot, üzemidőt, ergonómiát és a többi világítástechnikai tulajdonságot.
Az ATEX minősítés tehát nem marketingjelzés. Azt mutatja meg, hogy egy berendezést meghatározott robbanásveszélyes környezetben történő alkalmazás követelményeinek megfelelően terveztek és tanúsítottak.
